• 三维柔性轨道式平台
    产品名称:

    三维柔性轨道式平台

    产品描述:

    三维柔性轨道式平台用于较大或特大型的钢结构焊接装夹,列如:高压线塔、舞台钢结构件、吊车钢结构力臂、挖掘机斗杆及动臂、户外钢结构广告架等场合。

    详细信息

    三维柔性轨道式平台用于较大或特大型的钢结构焊接装夹,列如:高压线塔、舞台钢结构件、吊车钢结构力臂、挖掘机斗杆及动臂、户外钢结构广告架等场合;轨道的长度取决于焊接件的长度(轨道长度=焊接件长度+1000mm);平台的位置调整有起吊式及滑轨式两种,可根据客户实际要求制造。平台与轨道的锁紧采用快速锁紧销,轨道与地面的锁紧需要现场施工。

    三维柔性轨道式平台的特点:

    1、三维柔性平台共有五个工作面,侧面用于扩展或辅助定位;

    2、按系列分为D16/D22/D28三个系列;

    3、D16系列的孔为Φ16,孔间距为50mm±0.05阵列组成,表面分布着50x50mm的网格线;

    4、D22系列的孔为Φ22,孔间距为75mm±0.05阵列组成,表面分布着75x75mm的网格线;

    5、D28系列的孔为Φ28,孔间距为100mm±0.05阵列组成,表面分布着100x100mm的网格线。




    山东三维柔性轨道式平台 江苏三维柔性轨道式平台
    上一篇:三维柔性八角台
    下一篇:定位角尺
    试验平台

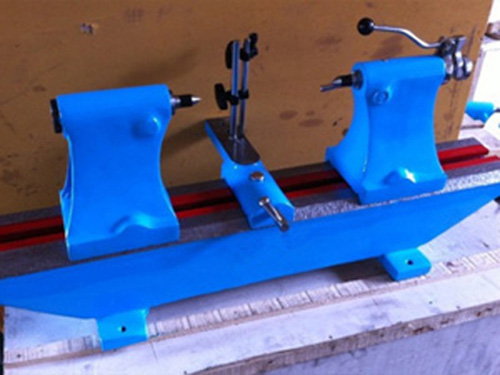

    高精度偏摆仪
    花岗石方尺
    三维焊接工作台
    直角尺弯板
    结晶器对弧样板
    花岗石方尺

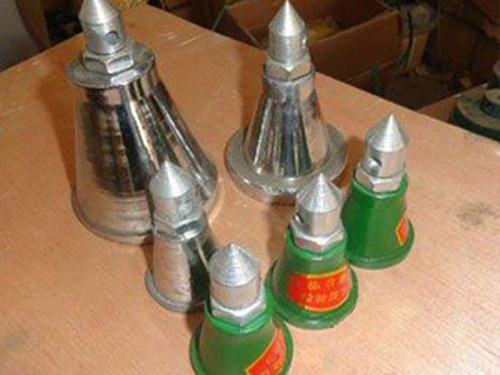

    千斤顶

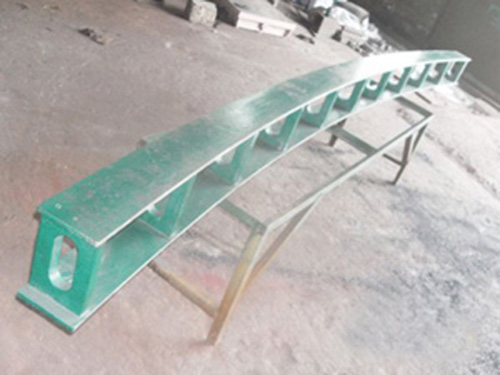

    对弧样板

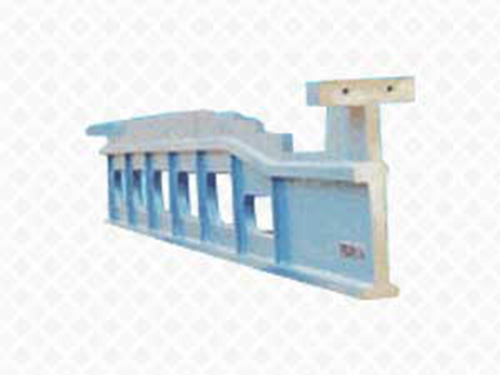

    大型机床铸件

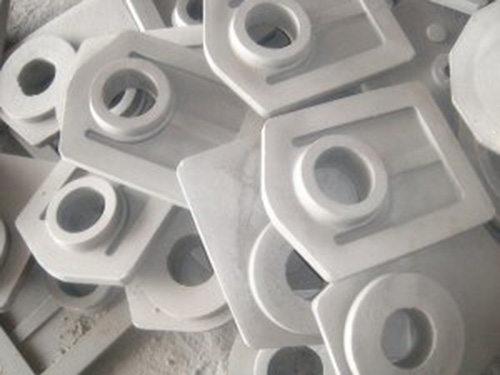

    精密铸件
    零号段内外弧对弧
    铸铁件
    定位角尺

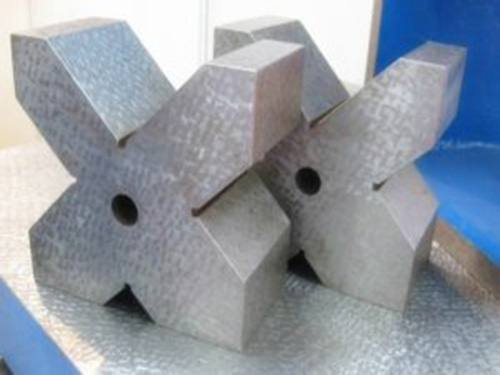

    铸铁V型架
    测量平板(平台)
    钢性V型架
    V型定位块B型
    装配平板(平台)

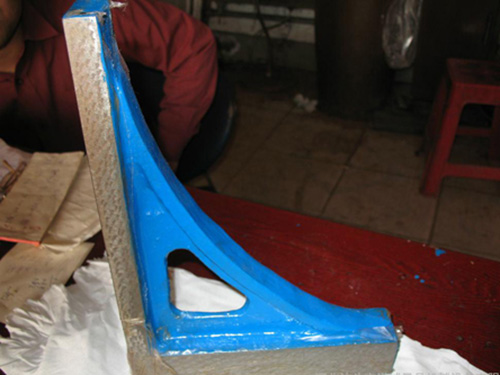

    铸铁直角尺
